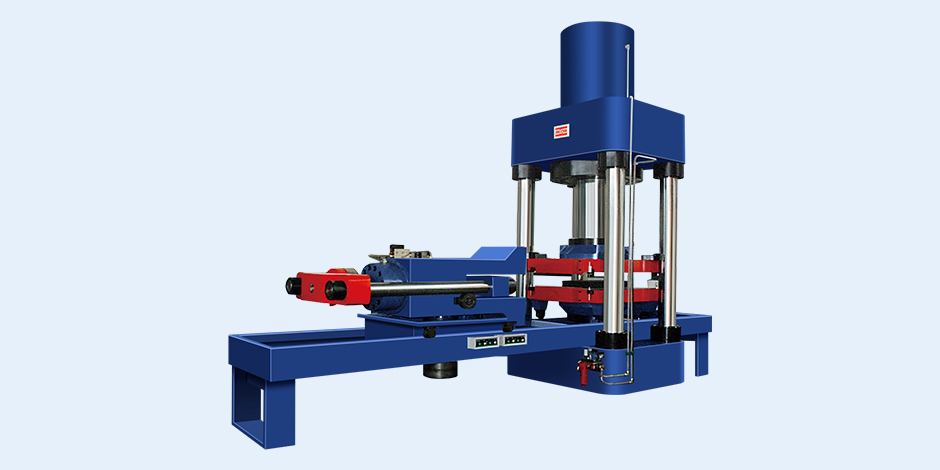

三思縱橫YAW-YJ系列電液伺服壓剪試驗機
產品概況
專業用于檢驗橡膠支座、減震器類成品的力學性能可對橡膠支座成品進行抗壓強度、抗壓彈壓性模量、抗剪粘接性能、抗煎老化、摩擦系數、轉角等試驗。并能做橋梁盤式橡膠支座在載荷試驗下軸向和徑向變形的檢測。試驗按照交通行業JT/T4-的相關公式進行數學計算，也可按照橡膠類標準試驗方法進行試驗。
規格：5000kN、10000kN、20000kN、30000kN
適用標準
適用于交通行業（公路、鐵路、橋梁等）橡膠支座、減震器類成品的力學性能標準。
如：JT-T4公路橋梁板式橡膠支座、JTT 391公路橋梁盆式支座、GB T-17955橋梁球形支座、GB 20688.4 橡膠支座第四部分：普通橡膠支座等。TBT 1893鐵路橋梁板式橡膠支座、TBT 2331鐵路橋梁盆式橡膠支座。
性能特點
采用DSCC-5000全數字閉環控制，實現試驗力、變形、位移等多參數精準調控。鍵盤化操作簡便高效，支持全程自動化試驗與數據測量。
技術參數
| 規格型號 | YAW-5000YJ | YAW-10000YJ | YAW-20000YJ | YAW-30000YJ |
| 準確度等級 | 1級 | |||
| 油源流量（L/min） | 17.5 | 20 | 35 | |
| 整機外形尺寸 | 5200×1200×3030 | 5600×1750×3900 | 7000×2150×5600 | 10721×3100×5838 |
| 油源外形尺寸 | 1500×1100×1270 | 1750×1020×1350 | 1750×1250×900 | 3250×1500×1810 |
| 整機重量 | 14000 | 38000 | 52000 | 86000 |
| 總功率（kW） | 12 | 15 | 36 | 48 |
| 最大試驗力（kN） | 5000 | 10000 | 20000 | 30000 |
| 試驗力示值相對誤差 | ±1%以內 | |||
| 試驗力測量范圍 | 1%-100%FS | |||
| 測量分辨力 | 最大試驗力的1/500000 | |||
| 立柱間距離 | 795×495 | 1200×440 | 1700×840 | 2100×1440 |
| 上下壓板間距離 | 0-1000 | 800 | 1000 | |
| 壓力機結構 | 四柱框架 | |||
| 上下壓板距離調節方式 | 蝸輪蝸桿調節 | 油缸調節 | ||
| 橫梁移動速度（mm/min） | 300 | / | ||
| 壓板尺寸 | 710×710 | 1000×1000 | 1500×1500 | 2000×2000 |
| 活塞行程 | 80 | 800 | 1000 | |
| 壓板位移速度（mm/min） | 0-50 | |||
| 軸向變形量檢測范圍 | 0-10 | 0-20 | ||
| 徑向變形量檢測范圍 | 0-10 | 0-20 | ||
| 變形測量分辨力 | 0.001 | |||
橫向剪切試驗部分
| 最大拉伸試驗力（kN） | 1000 | 2000 | 4000 | 6000 |
| 試驗力示值相對誤差 | ±1%以內 | |||
| 試驗力測量范圍（FS） | 1%-100% | |||
| 活塞行程 | 200 | 300 | ||
| 剪切壓板尺寸 | 710×710 | 1000×1000 | 1500×1500 | 2300×1500 |
| 拉伸速度（mm/min） | 0-100 | |||
| 位移測量范圍 | 0-200 | 0-300 | ||
| 位移測量分辨力 | 0.01 | |||
| 移動功率（kW） | 1.5 | 2.2 | ||
轉角試驗部分
| 最大轉角力（kN） | 300 | 600 | 1000 | 2000 |
| 試驗力示值相對誤差 | ±1%以內 | |||
| 試驗力測量范圍(FS) | 1%-100% | |||
| 活塞行程 | 150 | |||
| 轉角板尺寸 | 1300×710×150 | 1350×1000×150 | 1750×1500×200 | 3260×1500×240 |
| 位移測量范圍 | 0-10 | 0-20 | ||
| 位移測量分辨力 | 0.001 | |||
